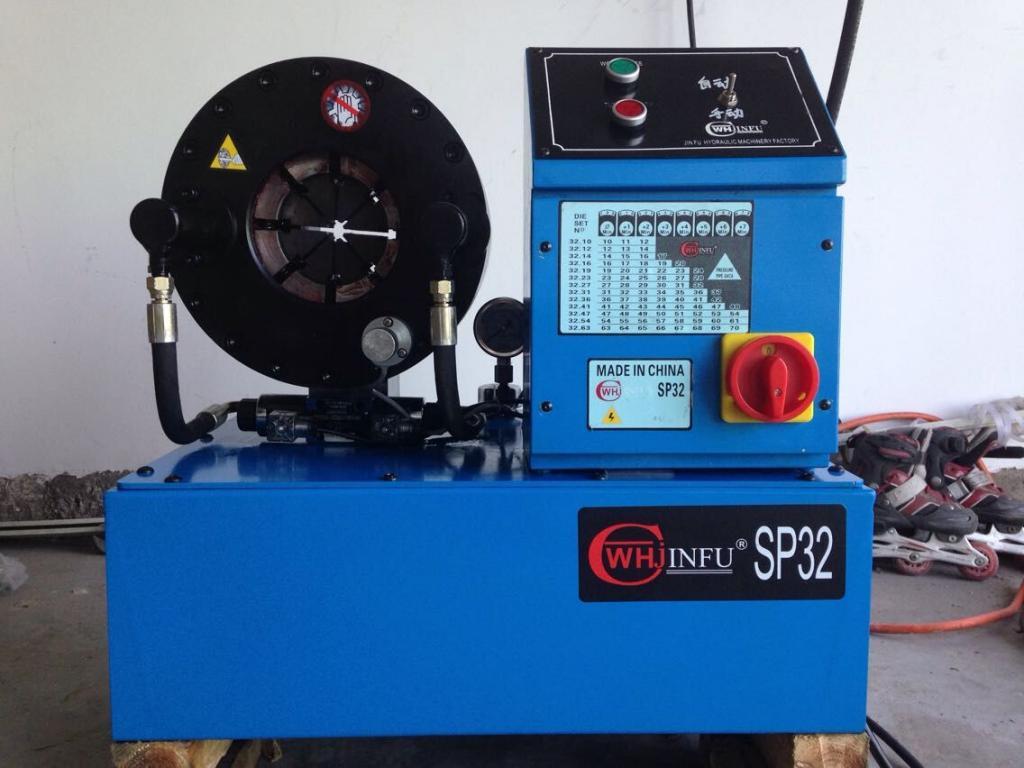

SP32型压管机技术参数模具收扩(DieOpening&Closing)：+/-25mm大张口(Openingwithoutdies)：136mm电机功率(MotorSize)：3Kw电源(ElectricalRequirement)：380V/50Hz-3Ph~220V/50Hz-1Ph张合全程总耗时(FullCrimpingCycle)20S扣压控制精度(Accuracy)：0.02mm扣压后产品不圆度(Un-even)：≤0.1mm整机重量(Weight)：200Kg模具规格(Die-sets)：151923273136414753*58*67*外型尺寸(长×宽×高)Dimensions：650×450×650mmSP32模具使用范围(Die-chart)模具规格Die No.使用范围Range模具长度Length模具规格Die No.使用范围Range模具长度Length615-18603242-49701018-21603849-62701321-24605162-70701624-28601928-35702535-4270<img src="https://img-i-album.toocle.com/view/2021/08/20/ad/611f71dfe19ad.jpg" style="max-width:100%;"/><img src="https://img-i-album.toocle.com/view/2021/08/20/90/611f71e063390.jpg" style="max-width: 100%;"/>扣压操作1. 压管机初次使用时应空载扣压20~30次，观察各部位均正常后方可使用。2. 压管机在冬季使用时应空载扣压20~30次，以使油温增高一些。3. 按下张开按钮，模座张开后，根据所扣压胶管规格选用相应的模具安装在模座上，并调整千分尺刻度。4. 把套好接头的胶管置于压管机头内适当位置，使得一次扣压全部长度。5. 按下扣压按钮执行扣压操作，直至压管机头停止扣压自动张开模具为止。6. 取出扣压好的胶管总成，用游标卡尺检测扣压后的接头外套外径尺寸，如与参数表不符应微调千分尺刻度，直到下一根胶管扣压符合要求为止维护保养1.油箱的液压油超过液压油厂商规定时效时应更换，或者目视油位表，如果液压油已氧化偏黑了要更换。2.经常往模座移动面注射抗磨润滑油。3.非压管机工作时间，请盖好防尘罩防止杂物进入模座内。<img src="https://img-i-album.toocle.com/view/2021/08/20/11/611f71e0e7111.jpg" style="max-width: 100%;"/><img src="https://img-i-album.toocle.com/view/2021/08/20/5c/611f71e18665c.jpg" style="max-width: 100%;"/>使用说明1)加好液压油，使用46号抗磨液压油30公斤。2)接好电源.3)安装好你所需要的模具。4)电机开关控制电动机。5)启动开机后看电动机是否顺时针方向运转。6).微调应与进退开关配合使用，向顺时针方向旋转即大，反之即小，然后再按一下进退按钮，即停止工作。7)进退开关的“合模”为缩小，“开模”为退开8)客户要拆装磁吸开关清洗，按照我公司的线路图安装。（如擅自更改颜色及拆装，不遵守线路图装置，本公司一律不负责保修）

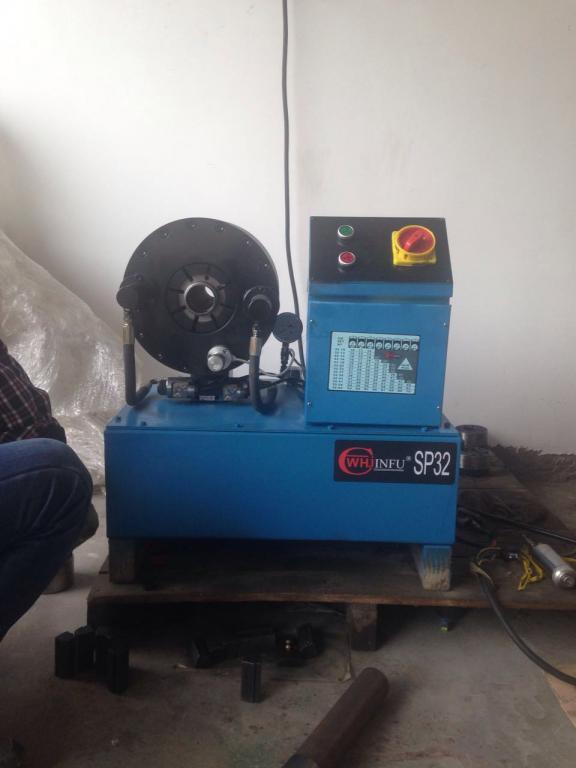

安装调试搬运：压管机适宜采用叉车搬运，并以压管机底部受力，压管机严禁倒置。特别添加抬手，方便没有叉车的用户随意搬置。严禁搬抬压管机头及电机、电器箱部位。安装：压管机需水平放置在稳固的地基上，并作接地处理。注油：打开油箱盖，油箱中加入46液压油到油位表2/3位置。接电：将电源线接在压管机规定的电源上，启动电机观察转向，电机转向应与电机所标方向一致。如果电机转向和所标方向不一致，请调换其中两根火线位置。千分尺：用于调节扣压胶管收缩量的大小，逆时针半周多压进1mm，顺时针半周少压进1mm。压力调整：压管机系统大压力为31.5Mpa，靠溢流阀调整，顺时针调整压力增大，逆时针调整压力减小（出厂时已调好，可以自行调整）。模具张开速度调整：模具张开速度的快慢，由分流阀控制，顺时针调整，张开速度加快，逆时针调整，张开速度减慢，但张开速度过快会使噪音增大，佳值不大于10Mpa（出厂时已调好可以自行调整）。<img src="https://img-i-album.toocle.com/view/2021/08/20/8b/611f72a56338b.jpg" style="max-width:100%;"/><img src="https://img-i-album.toocle.com/view/2021/08/20/b1/611f72a57f8b1.jpg" style="max-width: 100%;"/><img src="https://img-i-album.toocle.com/view/2021/08/20/04/611f72a5a0c04.jpg" style="max-width: 100%;"/>SP32模具使用范围(Die-chart)模具规格Die No.使用范围Range模具长度Length模具规格Die No.使用范围Range模具长度Length615-18603242-49701018-21603849-62701321-24605162-70701624-28601928-35702535-4270<img src="https://img-i-album.toocle.com/view/2021/08/20/48/611f72a5d1948.jpg" style="max-width: 100%;"/>注意事项1.扣压时要尽可能将接头置于模具中心，不要压在六角螺母上。2.防止工具和其他异物进入压管机头内。3.每次在工作完毕后使八块模座张开到大程度，这样可使弹簧处于张开状态保养好弹簧，油缸也处于泄压状态延长油封的寿命。维护保养1.油箱的液压油超过液压油厂商规定时效时应更换，或者目视油位表，如果液压油已氧化偏黑了要更换。2.经常往模座移动面注射抗磨润滑油。3.非压管机工作时间，请盖好防尘罩防止杂物进入模座内。

2寸高压胶管压管机产品技术参数如下：1．压管通径：Φ6~Φ51mm(大2英寸,小2分)2．电机功率：2.2KW3．额定电压:三相AC380V或单相AC220V4．高油压:31.5Mpa5．油泵流量:2.5ML/REV6．大扣压力:≥3000KN7.随机配套模具:1/43/81/25/83/41″1,1/41,1/22″8.外型尺寸:700mm*400mm*700mm(L*W*H)9.整机重量(不含油):200KG10.可装50升48#液压油.本机床附带8副模具，可根据不同规格胶管的扣压加工。油管接头通径：Φ6~Φ51mm(大2英寸,小2分)油管接头油管常用规格1/43/81/25/83/41″1,1/41,1/22″<img src="https://img-i-album.toocle.com/view/2021/08/20/52/611f7377ea452.jpg" style="max-width:100%;"/><img src="https://img-i-album.toocle.com/view/2021/08/20/1d/611f73782501d.jpg" style="max-width: 100%;"/><img src="https://img-i-album.toocle.com/view/2021/08/20/26/611f73785bb26.jpg" style="max-width: 100%;"/>用 途主要用于管件与金属接头的扣压或钢管的缩小，如高低压油管，输油管、机油管、刹车管，空调管、动力转向管、油门拉线、换档线、供油管、高压洗车水管、空压机气管、矿地气管、医疗气管、焊接用气体管、洗衣机水管、卫浴软管、水暖管、铁氟龙管、编织管、线管、钢丝绳、桥梁通水管、橡胶管、脚手架、扫地杆、大棚支架、蚊帐钢管支架、消防管等橡胶管、硅胶管、纤维管、塑胶管、铁氟龙管、编织管的扣压，广泛用于车辆、工程机械、液压机械、焊割设备、油田、矿地、建筑、卫浴装修、消防、矿山、管件等行业扣压操作1. 压管机初次使用时应空载扣压20~30次，观察各部位均正常后方可使用。2. 压管机在冬季使用时应空载扣压20~30次，以使油温增高一些。3. 按下张开按钮，模座张开后，根据所扣压胶管规格选用相应的模具安装在模座上，并调整千分尺刻度。4. 把套好接头的胶管置于压管机头内适当位置，使得一次扣压全部长度。5. 按下扣压按钮执行扣压操作，直至压管机头停止扣压自动张开模具为止。6. 取出扣压好的胶管总成，用游标卡尺检测扣压后的接头外套外径尺寸，如与参数表不符应微调千分尺刻度，直到下一根胶管扣压符合要求为止

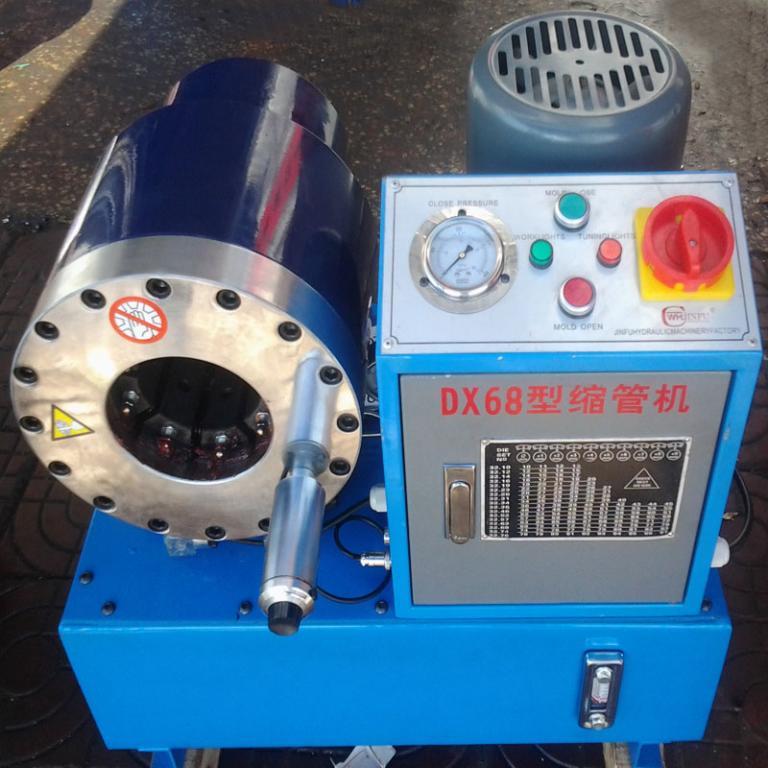

DX68/68技术参数TYPE机器型号 DX69SWAGING FORCE 扣压力（KN) 450THOSE SIAE 胶管通径 2＂-6SSWAGING RANGE 扣压范围（MM) 6-51mm（即2分-2寸）NUMBER OF DIE 跟机模具（副） 10MAX. OPENRNG 模具收扩行程（MM )/-25MOTOR 电机功率（KW) 3.7KWVOLTAGE 使用电压（V) 380VNOISE LEVEL(DB(A))噪音等级 IP74压力设定系统 是双作用油缸 是双速双锥镀斜面 是油缸保护装置 是内锁式模具 是模具装配器 是OVERALL DIMENSIONS 整体尺寸 700*450*700MMWEIGHT 重量（不含油）（KG) 250KG<img src="https://img-i-album.toocle.com/view/2021/08/20/d9/611f748c015d9.jpg" style="max-width:100%;"/><img src="https://img-i-album.toocle.com/view/2021/08/20/25/611f748c41a25.gif" style="max-width: 100%;"/><img src="https://img-i-album.toocle.com/view/2021/08/20/53/611f748c75653.jpg" style="max-width: 100%;"/><img src="https://img-i-album.toocle.com/view/2021/08/20/13/611f748cf3613.jpg" style="max-width: 100%;"/>DX68,DX69模具使用范围(Die-chart)模具规格Die No.使用范围Range模具长度Length模具规格Die No.使用范围Range模具长度Length1414-16603031-38701616-20603838-46702020-22604646-54802222-26605454-64802626-31606464-8880维护保养1.油箱的液压油超过液压油厂商规定时效时应更换，或者目视油位表，如果液压油已氧化偏黑了要更换。2.经常往模座移动面注射抗磨润滑油。3.非压管机工作时间，请盖好防尘罩防止杂物进入模座内。安装调试搬运：压管机适宜采用叉车搬运，并以压管机底部受力，压管机严禁倒置。特别添加抬手，方便没有叉车的用户随意搬置。严禁搬抬压管机头及电机、电器箱部位。安装：压管机需水平放置在稳固的地基上，并作接地处理。注油：打开油箱盖，油箱中加入46液压油到油位表2/3位置。接电：将电源线接在压管机规定的电源上，启动电机观察转向，电机转向应与电机所标方向一致。如果电机转向和所标方向不一致，请调换其中两根火线位置。千分尺：用于调节扣压胶管收缩量的大小，逆时针半周多压进1mm，顺时针半周少压进1mm。压力调整：压管机系统大压力为31.5Mpa，靠溢流阀调整，顺时针调整压力增大，逆时针调整压力减小（出厂时已调好，可以自行调整）。模具张开速度调整：模具张开速度的快慢，由分流阀控制，顺时针调整，张开速度加快，逆时针调整，张开速度减慢，但张开速度过快会使噪音增大，佳值不大于10Mpa（出厂时已调好可以自行调整）。

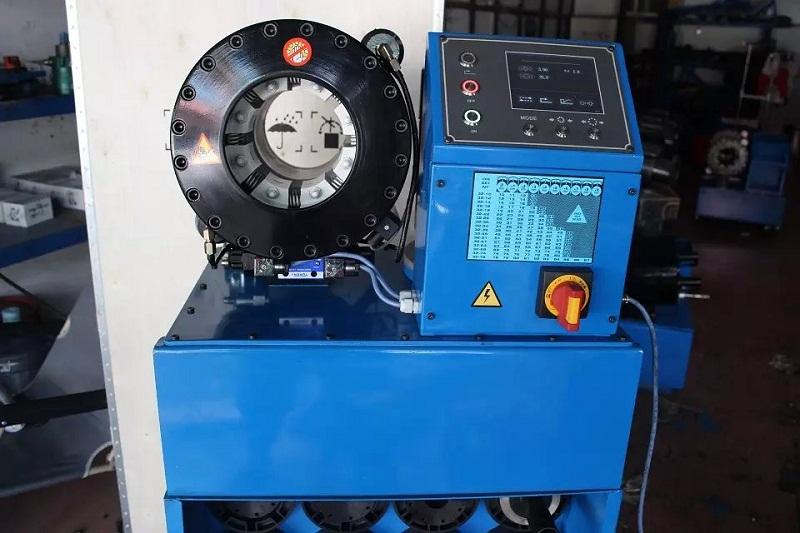

维护保养1.油箱的液压油超过液压油厂商规定时效时应更换，或者目视油位表，如果液压油已氧化偏黑了要更换。2.经常往模座移动面注射抗磨润滑油。3.非压管机工作时间，请盖好防尘罩防止杂物进入模座内。安装调试搬运：压管机适宜采用叉车搬运，并以压管机底部受力，压管机严禁倒置。特别添加抬手，方便没有叉车的用户随意搬置。严禁搬抬压管机头及电机、电器箱部位。安装：压管机需水平放置在稳固的地基上，并作接地处理。注油：打开油箱盖，油箱中加入46液压油到油位表2/3位置。接电：将电源线接在压管机规定的电源上，启动电机观察转向，电机转向应与电机所标方向一致。如果电机转向和所标方向不一致，请调换其中两根火线位置。千分尺：用于调节扣压胶管收缩量的大小，逆时针半周多压进1mm，顺时针半周少压进1mm。压力调整：压管机系统大压力为31.5Mpa，靠溢流阀调整，顺时针调整压力增大，逆时针调整压力减小（出厂时已调好，可以自行调整）。模具张开速度调整：模具张开速度的快慢，由分流阀控制，顺时针调整，张开速度加快，逆时针调整，张开速度减慢，但张开速度过快会使噪音增大，佳值不大于10Mpa（出厂时已调好可以自行调整）。<img src="https://img-i-album.toocle.com/view/2021/08/20/3e/611f753527e3e.jpg" style="max-width:100%;"/><img src="https://img-i-album.toocle.com/view/2021/08/20/ff/611f75359e0ff.jpg" style="max-width: 100%;"/><img src="https://img-i-album.toocle.com/view/2021/08/20/71/611f753671271.jpg" style="max-width: 100%;"/><img src="https://img-i-album.toocle.com/view/2021/08/20/58/611f75368b858.jpg" style="max-width: 100%;"/>注意事项1.扣压时要尽可能将接头置于模具中心，不要压在六角螺母上。2.防止工具和其他异物进入压管机头内。3.每次在工作完毕后使八块模座张开到大程度，这样可使弹簧处于张开状态保养好弹簧，油缸也处于泄压状态延长油封的寿命。V32快换压管机技术参数(Technical Specification)扣压胶管通径(Max.Hose ID): 2.5寸扣压力(Max Crimping Force)： 600T模具收扩(Die Opening & Closing)： 26mm张口(Opening Without Dies)： 132mm电机功率(Motor)： 3Kw电源(Voltage)： 380V/50Hz 220V/50Hz通用张合总耗时(Full Crimp Cycle)：6S扣压控制精度(Accuracy)： 0.01mm扣压后产品不圆度(Un-even)： ≤0.1mm整机重量(Weight)： 300Kg配送模具(Die-sets)： 13套(6-64mm即2分-2.5寸)外型尺寸(Dimensions)： 600*840*1300包装尺寸650*300*640/750*650*700重量约300KGV32压管机模具使用范围(Die-chart)模具规格Die No.使用范围Range模具长度Length模具规格Die No.使用范围Range模具长度Length1414-16553939-45751616-19554545-51901919-22555151-57902222-26705757-631102626-30706363-691103030-34706969-741103434-3975

<img src="https://img-i-album.toocle.com/view/2021/08/20/a8/611f75a5681a8.jpg" style="max-width:100%;"/><img src="https://img-i-album.toocle.com/view/2021/08/20/38/611f75a640138.jpg" style="max-width: 100%;"/>安装调试搬运：压管机适宜采用叉车搬运，并以压管机底部受力，压管机严禁倒置。特别添加抬手，方便没有叉车的用户随意搬置。严禁搬抬压管机头及电机、电器箱部位。安装：压管机需水平放置在稳固的地基上，并作接地处理。注油：打开油箱盖，油箱中加入46液压油到油位表2/3位置。接电：将电源线接在压管机规定的电源上，启动电机观察转向，电机转向应与电机所标方向一致。如果电机转向和所标方向不一致，请调换其中两根火线位置。千分尺：用于调节扣压胶管收缩量的大小，逆时针半周多压进1mm，顺时针半周少压进1mm。压力调整：压管机系统大压力为31.5Mpa，靠溢流阀调整，顺时针调整压力增大，逆时针调整压力减小（出厂时已调好，可以自行调整）。模具张开速度调整：模具张开速度的快慢，由分流阀控制，顺时针调整，张开速度加快，逆时针调整，张开速度减慢，但张开速度过快会使噪音增大，佳值不大于10Mpa（出厂时已调好可以自行调整）。注意事项1.扣压时要尽可能将接头置于模具中心，不要压在六角螺母上。2.防止工具和其他异物进入压管机头内。3.每次在工作完毕后使八块模座张开到大程度，这样可使弹簧处于张开状态保养好弹簧，油缸也处于泄压状态延长油封的寿命。<img src="https://img-i-album.toocle.com/view/2021/08/20/91/611f75a71de91.jpg" style="max-width: 100%;"/><img src="https://img-i-album.toocle.com/view/2021/08/20/44/611f75a7dd544.jpg" style="max-width: 100%;"/>1.5寸高压油管压管机产品技术参数如下：1．压管通径：Φ6~38mm(大1.5英寸,小2分)2．电机功率：2.2KW3．额定电压:三相AC380V或单相AC220V4．高油压:31.5Mpa5．油泵流量:2.5ML/REV6．大扣压力:≥3000KN7.随机配套模具:1/43/81/25/83/41″1,1/41,1/28.外型尺寸:700mm*400mm*700mm(L*W*H)9.整机重量(不含油):150KG10.可装50升48#液压油.2寸高压胶管压管机产品技术参数如下：1．压管通径：Φ6~Φ51mm(大2英寸,小2分)2．电机功率：2.2KW3．额定电压:三相AC380V或单相AC220V4．高油压:31.5Mpa5．油泵流量:2.5ML/REV6．大扣压力:≥3000KN7.随机配套模具:1/43/81/25/83/41″1,1/41,1/22″8.外型尺寸:700mm*400mm*700mm(L*W*H)9.整机重量(不含油):200KG10.可装50升48#液压油.本机床附带8副模具，可根据不同规格胶管的扣压加工。油管接头通径：Φ6~Φ51mm(大2英寸,小2分)油管接头油管常用规格1/43/81/25/83/41″1,1/41,1/22″

用 途主要用于管件与金属接头的扣压或钢管的缩小，如高低压油管，输油管、机油管、刹车管，空调管、动力转向管、油门拉线、换档线、供油管、高压洗车水管、空压机气管、矿地气管、医疗气管、焊接用气体管、洗衣机水管、卫浴软管、水暖管、铁氟龙管、编织管、线管、钢丝绳、桥梁通水管、橡胶管、脚手架、扫地杆、大棚支架、蚊帐钢管支架、消防管等橡胶管、硅胶管、纤维管、塑胶管、铁氟龙管、编织管的扣压，广泛用于车辆、工程机械、液压机械、焊割设备、油田、矿地、建筑、卫浴装修、消防、矿山、管件等行业<img src="https://img-i-album.toocle.com/view/2021/08/20/b0/611f75f9733b0.jpg" style="max-width:100%;"/><img src="https://img-i-album.toocle.com/view/2021/08/20/46/611f75f9ec546.jpg" style="max-width: 100%;"/><img src="https://img-i-album.toocle.com/view/2021/08/20/06/611f75fa70506.jpg" style="max-width: 100%;"/>1.5寸高压油管压管机产品技术参数如下：1．压管通径：Φ6~38mm(大1.5英寸,小2分)2．电机功率：2.2KW3．额定电压:三相AC380V或单相AC220V4．高油压:31.5Mpa5．油泵流量:2.5ML/REV6．大扣压力:≥3000KN7.随机配套模具:1/43/81/25/83/41″1,1/41,1/28.外型尺寸:700mm*400mm*700mm(L*W*H)9.整机重量(不含油):150KG10.可装50升48#液压油.2寸高压胶管压管机产品技术参数如下：1．压管通径：Φ6~Φ51mm(大2英寸,小2分)2．电机功率：2.2KW3．额定电压:三相AC380V或单相AC220V4．高油压:31.5Mpa5．油泵流量:2.5ML/REV6．大扣压力:≥3000KN7.随机配套模具:1/43/81/25/83/41″1,1/41,1/22″8.外型尺寸:700mm*400mm*700mm(L*W*H)9.整机重量(不含油):200KG10.可装50升48#液压油.本机床附带8副模具，可根据不同规格胶管的扣压加工。油管接头通径：Φ6~Φ51mm(大2英寸,小2分)油管接头油管常用规格1/43/81/25/83/41″1,1/41,1/22″<img src="https://img-i-album.toocle.com/view/2021/08/20/93/611f75fa93793.jpg" style="max-width: 100%;"/>1.5寸高压油管压管机产品技术参数如下：1．压管通径：Φ6~38mm(大1.5英寸,小2分)2．电机功率：2.2KW3．额定电压:三相AC380V或单相AC220V4．高油压:31.5Mpa5．油泵流量:2.5ML/REV6．大扣压力:≥3000KN7.随机配套模具:1/43/81/25/83/41″1,1/41,1/28.外型尺寸:700mm*400mm*700mm(L*W*H)9.整机重量(不含油):150KG10.可装50升48#液压油.2寸高压胶管压管机产品技术参数如下：1．压管通径：Φ6~Φ51mm(大2英寸,小2分)2．电机功率：2.2KW3．额定电压:三相AC380V或单相AC220V4．高油压:31.5Mpa5．油泵流量:2.5ML/REV6．大扣压力:≥3000KN7.随机配套模具:1/43/81/25/83/41″1,1/41,1/22″8.外型尺寸:700mm*400mm*700mm(L*W*H)9.整机重量(不含油):200KG10.可装50升48#液压油.本机床附带8副模具，可根据不同规格胶管的扣压加工。油管接头通径：Φ6~Φ51mm(大2英寸,小2分)油管接头油管常用规格1/43/81/25/83/41″1,1/41,1/22″

规格A(mm)B(mm)C(mm)D(mm)E(mm)F(mm)G(mm)FT105D-3T1500870250830600730100FT105D-5T1500870250840600730100FT105D-10T1500870250850600730100FT105D-15T1700870250850600730150FT105D-20T1700870300860600730150FT105D-30T19001000350870700830150FT105D-50T21001000350900700830150【用途】广泛用于汽车行业的零配件加工及各行业多种产品的定型、冲边、校正及制鞋、手袋、橡胶、模具、轴类、轴套类零件的压装、压印成型、板材零件的弯曲、压印、套形拉伸等工艺，洗衣机、电动机、汽车电机、空调电机、微型电机、伺服电机、车轮制造、减振器、摩托车及机械等行业。<img src="https://img-i-album.toocle.com/view/2021/08/21/9f/612045f91859f.jpg" style="max-width:100%;"/>【工作原理】液压传动是利用液体压力来传递动力和进行控制的一种传动方式.液压装置是由液压泵，液压缸(液压马达等执行机构)，液压控制阀和液压辅助元件液压泵:将机械能转换成液压能的转化装置.液压缸(液压马达等执行机构):将液压能转化为机械能控制阀:控制液压油的流量，流向，压力，液压执行机构的工作顺序等及保护液压回路稳固的作用.讲得通俗一点是控制和调节液压介质的流向，压力和流量.从而控制执行机构的运动方向，输出的力或力矩.运动速度.动作顺序，以及限制和调节液压系统的工作压力，防止过载等作用(如单向阀，换向阀，溢流阀，减压阀，顺序阀，节流阀.调速阀等)辅助元件:1、油箱:用来储油，散热.分离油中空气和杂质作用2、油管及油管接头3、滤油器4、压力表5、密封元件<img src="https://img-i-album.toocle.com/view/2021/08/21/da/612045f97afda.jpg" style="max-width: 100%;"/>【维护保养】1、工作中随时注意油位高度和温升，一般油液的工作温度在30-60℃较合理，异常升温时应停机检查;(使用前需加好液压油)；2、经常保持液压油清洁，加油补油时要经过过滤，不要与其他液体混用，新设备使用三个月应更换新液压油,以后应每隔半年或一年更换一次。如在高温.高湿.高灰尘地方连续工作的，需要缩短换油周期。(建议用油：46#液压油)；3、设备若长时间不用，应将各调节旋钮全部放松，防止弹簧産生变型而影响元件之性能；4、设备不能长时间超负荷工作，本机压力为3吨(油表上的压力不能超过180 kgf/ cm2；5、开机前应检查机的电路，油路是否有渗漏现象，关机时应对机床加油润滑及擦洗清洁机床6.必须有专人工作，闲人勿动，操作者须熟知操作要领，设备须按时保养维护，保证机器旁边必须有人，平时必须做到人离机停。<img src="https://img-i-album.toocle.com/view/2021/08/21/13/612045f9d5d13.jpg" style="max-width: 100%;"/><img src="https://img-i-album.toocle.com/view/2021/08/21/28/612045fa39928.jpg" style="max-width: 100%;"/>规格FT105D-3TFT105D-5TFT105D-10TFT105D-15TFT105D-20TFT105D-30TFT105D-50T理论出力3T5T10T15T20T30T50T行程范围200mm200mm200mm200mm200mm200mm200mm工作高度250mm250mm250mm250mm300mm350mm350mm工作台面积300*225mm300*225mm300*225mm400*300mm400*300mm500*400mm500*400mm活动板面积300*225mm300*225mm300*225mm400*300mm400*300mm500*400mm500*400mm油缸下压速度150mm/sec150mm/sec100mm/sec100mm/sec100mm/sec100mm/sec100mm/sec油缸上升速度150mm/sec150mm/sec100mm/sec100mm/sec100mm/sec100mm/sec100mm/sec操作压力6Mpa6.3Mpa13Mpa9.5Mpa13Mpa17Mpa16Mpa电源AC380V三相AC380V三相AC380V三相AC380V三相AC380V三相AC380V三相AC380V三相马达功率2HP(1.5kw)3HP(2.2kw)5HP(3.7kw)5HP(3.7kw)5HP(3.7kw)7.5HP(5.5kw)7. 5HP(5.5kw)操作种类手动/自动手动/自动手动/自动手动/自动手动/自动手动/自动手动/自动操作方式双手操作双手操作双手操作双手操作双手操作双手操作双手操作油容量50L60L80L100L120L150L150L本机重量约220Kg约250Kg约300Kg约500Kg约800Kg约1000Kg约1200Kg可依据客户需求定制尺寸本公司保留有更改尺寸的意见.【油压机细节】1.该系列液压机床以1-14MPA的液体压力为动力源,外接三相AC380V 50HZ或三相AC220 60HZ交流电源.总耗电功率不超过8.5KW；2.该系列设备以液体作为介质来传递能量,效率高,保压时间可在0-24小内自由调整；3.设备待机时噪音比同类产品要小很多；4.上下工作面装有热处理后的发热板,开有通用的T型槽固定模具,采用智能温控器PID控制.精度高,温度误差±1℃以内；5.采用四柱三板式结构,活动板的垂直精度由四个精密导套控制,下工作面与上工作面任意点的平行精度达到0.08MM以下；6.采用可调式定位油缸，下死点定位精度高，重复精度达到0.01mm以下保证压印深度；7.具有自动计数功能,分手动和半自动两种控制方式,手动可将压装上模停在任意行程范围内,配有紧急回升按钮,也可加装红外线护手装置；8.主轴的下降速度为88MM/S；9.压力、压制行程、保压时间、闭合高度客户均可自行调整，方便操作；10.液压系统内置油箱底部,外观整洁,稳重. 工作台下方装有脚轮和脚杯，可轻便移动，该系列机型重量不超过450KG. 11.该系列液压机械出力范围有3-50tf. 可选；(1tf=1000kgf=9.8KN),也可按客户需求定做.

规格FT105D-3TFT105D-5TFT105D-10TFT105D-15TFT105D-20TFT105D-30TFT105D-50T理论出力3T5T10T15T20T30T50T行程范围200mm200mm200mm200mm200mm200mm200mm工作高度250mm250mm250mm250mm300mm350mm350mm工作台面积300*225mm300*225mm300*225mm400*300mm400*300mm500*400mm500*400mm活动板面积300*225mm300*225mm300*225mm400*300mm400*300mm500*400mm500*400mm油缸下压速度150mm/sec150mm/sec100mm/sec100mm/sec100mm/sec100mm/sec100mm/sec油缸上升速度150mm/sec150mm/sec100mm/sec100mm/sec100mm/sec100mm/sec100mm/sec操作压力6Mpa6.3Mpa13Mpa9.5Mpa13Mpa17Mpa16Mpa电源AC380V三相AC380V三相AC380V三相AC380V三相AC380V三相AC380V三相AC380V三相马达功率2HP(1.5kw)3HP(2.2kw)5HP(3.7kw)5HP(3.7kw)5HP(3.7kw)7.5HP(5.5kw)7. 5HP(5.5kw)操作种类手动/自动手动/自动手动/自动手动/自动手动/自动手动/自动手动/自动操作方式双手操作双手操作双手操作双手操作双手操作双手操作双手操作油容量50L60L80L100L120L150L150L本机重量约220Kg约250Kg约300Kg约500Kg约800Kg约1000Kg约1200Kg【用途】广泛用于汽车行业的零配件加工及各行业多种产品的定型、冲边、校正及制鞋、手袋、橡胶、模具、轴类、轴套类零件的压装、压印成型、板材零件的弯曲、压印、套形拉伸等工艺，洗衣机、电动机、汽车电机、空调电机、微型电机、伺服电机、车轮制造、减振器、摩托车及机械等行业。<img src="https://img-i-album.toocle.com/view/2021/08/21/48/612046d55f048.jpg" style="max-width:100%;"/><img src="https://img-i-album.toocle.com/view/2021/08/21/06/612046d643b06.jpg" style="max-width: 100%;"/><img src="https://img-i-album.toocle.com/view/2021/08/21/19/612046d68a019.jpg" style="max-width: 100%;"/><img src="https://img-i-album.toocle.com/view/2021/08/21/ae/612046d718bae.jpg" style="max-width: 100%;"/>参数：1）5吨四柱三板发热鼓包机该机采用四柱三板，上下板发热控制，大出力5吨，行程150MM，行程可调50MM，工作高度为250MM,有效工作面积500*300MM。2）油压系统采用时间控制，出力可以根据产品需要进行压力调整。3）5吨四柱三板发热鼓包机光电保护。机器为双手启动按钮，设有紧急按钮及上下模点动运行按钮，方便模具安装及校正。4）5吨四柱三板发热鼓包机该机分为手动/自动两种操作，启动机器：在手动状态下按上下按钮，机器点动上下运动可以产品试压，以达到产品要求。在自动状态下双手按下启动按钮机器快速下压，下压至产品到达设定的时间后机器快速回升后停止，一周动作完成。主要配置名称、品牌及数量：液压系统部分 电控系统部分序号品名备注序号品名备注1 马达 群策 1 继电器 欣灵2 油泵 东村 2 空气开关 天正3 电磁阀 金海 3 交流接触器 士林4 油缸 韦品达 4 过载保护器 士林5 压力表 太进 5 保险 士林6 油表 太进 6 计数器 TENGLONG7 油面计 太进 7 计时器 正泰8 加油口 太进 8 按钮开关 一佳9 滤油网 太进 9 急停开关 一佳10 油封 NOK 10 光电护手 更豪备注：以上配置会因着液压机的具体要求有略微的调整.

油压机(液压整机的一种)是一种通过46#或68#抗磨液压油做为工作介质，在电机的启动下,油泵高速运转带动液压油通过液压管路进入油缸/活塞 ，然后油缸/活塞里有几组互相配合的密封件，不同位置的密封都是不同的，但都起到密封的作用，使液压油不能泄露。后续通过单向阀使液压油在油箱循环使油缸/活塞循环做功从而完成一系列的机械动作来产生动力,从而达到产品冲压成型、切断、冲孔、嵌入、鼓包、烫金、打印、弯曲、拉伸、热压、整平、铆合等用途<img src="https://img-i-album.toocle.com/view/2021/08/21/8c/6120482a6438c.jpg" style="max-width:100%;"/><img src="https://img-i-album.toocle.com/view/2021/08/21/2f/6120482ae522f.jpg" style="max-width: 100%;"/><img src="https://img-i-album.toocle.com/view/2021/08/21/ce/6120482b6c0ce.jpg" style="max-width: 100%;"/><img src="https://img-i-album.toocle.com/view/2021/08/21/d2/6120482b7bad2.jpg" style="max-width: 100%;"/>参数：公称力（KN）： 500液体工作压力(MPa)：14理论出力Theory output(Ton)：40 30 20 10(压力大小可调）工作面尺寸(长*宽)MM ：左右柱内750*500 前后柱外工作台离地面高度（MM）：850开口距离（mm） ：300油缸行程(mm)：300闭合距离（mm）： 0油缸快速下降速度（mm/s) ：150油缸慢速下压工进速度：50油缸上升速度(mm/s) ：150电源Power source ：3ф380VAC,50/60Hz备注：1.上下工作台面开3条T形槽，2.加有调节压力的调节阀3.启动开关双按钮控制（绿色），急停用蘑菇式（红色）4.工作台面装有光电护手安全装置。备注：以上配置会因着液压机的具体要求有略微的调整.规格A(mm)B(mm)C(mm)D(mm)E(mm)F(mm)G(mm)FT105D-3T1500870250830600730100FT105D-5T1500870250840600730100FT105D-10T1500870250850600730100FT105D-15T1700870250850600730150FT105D-20T1700870300860600730150FT105D-30T19001000350870700830150FT105D-50T21001000350900700830150【油压机款式】按结构形式分类主要分为:四柱式油压机(四柱二板、四柱三板)、双柱式油压机、单柱式油压机(C形结构)、框架式油压机等。按用途分类主要分为金属成型油压机、折弯油压机、拉伸油压机、冲裁油压机、粉末(金属，非金属)成型油压机、压装油压机、挤压油压机， 挤压成型等。可根据客户要求非标订制【油压机结构】油压机由主机、动力机构、电气装置三大结构组成油压机主机部分包括机身、主缸、顶出缸及充液装置等。动力机构由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。动力机构在电气装置的控制下，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环

【工作原理】液压传动是利用液体压力来传递动力和进行控制的一种传动方式.液压装置是由液压泵，液压缸(液压马达等执行机构)，液压控制阀和液压辅助元件液压泵:将机械能转换成液压能的转化装置.液压缸(液压马达等执行机构):将液压能转化为机械能控制阀:控制液压油的流量，流向，压力，液压执行机构的工作顺序等及保护液压回路稳固的作用.讲得通俗一点是控制和调节液压介质的流向，压力和流量.从而控制执行机构的运动方向，输出的力或力矩.运动速度.动作顺序，以及限制和调节液压系统的工作压力，防止过载等作用(如单向阀，换向阀，溢流阀，减压阀，顺序阀，节流阀.调速阀等)辅助元件:1、油箱:用来储油，散热.分离油中空气和杂质作用2、油管及油管接头3、滤油器4、压力表5、密封元件<img src="https://img-i-album.toocle.com/view/2021/08/21/81/6120487d3a981.jpg" style="max-width:100%;"/><img src="https://img-i-album.toocle.com/view/2021/08/21/a7/6120487d56ea7.jpg" style="max-width: 100%;"/><img src="https://img-i-album.toocle.com/view/2021/08/21/a5/6120487dbf6a5.jpg" style="max-width: 100%;"/>参数：公称力（KN）： 500液体工作压力(MPa)：14理论出力Theory output(Ton)：40 30 20 10(压力大小可调）工作面尺寸(长*宽)MM ：左右柱内750*500 前后柱外工作台离地面高度（MM）：850开口距离（mm） ：300油缸行程(mm)：300闭合距离（mm）： 0油缸快速下降速度（mm/s) ：150油缸慢速下压工进速度：50油缸上升速度(mm/s) ：150电源Power source ：3ф380VAC,50/60Hz&nbsp; &nbsp;备注：1.上下工作台面开3条T形槽，2.加有调节压力的调节阀3.启动开关双按钮控制（绿色），急停用蘑菇式（红色）4.工作台面装有光电护手安全装置。备注：以上配置会因着液压机的具体要求有略微的调整.【维护保养】1、工作中随时注意油位高度和温升，一般油液的工作温度在30-60℃较合理，异常升温时应停机检查;(使用前需加好液压油)；2、经常保持液压油清洁，加油补油时要经过过滤，不要与其他液体混用，新设备使用三个月应更换新液压油,以后应每隔半年或一年更换一次。如在高温.高湿.高灰尘地方连续工作的，需要缩短换油周期。(建议用油：46#液压油)；3、设备若长时间不用，应将各调节旋钮全部放松，防止弹簧産生变型而影响元件之性能；4、设备不能长时间超负荷工作，本机压力为3吨(油表上的压力不能超过180 kgf/ cm2；5、开机前应检查机的电路，油路是否有渗漏现象，关机时应对机床加油润滑及擦洗清洁机床6.必须有专人工作，闲人勿动，操作者须熟知操作要领，设备须按时保养维护，保证机器旁边必须有人，平时必须做到人离机停。售后服务1、负责所供设备的指导安装调试。2、提供需方设备维护人员培训。3、对所售设备提供一年保修（易损易耗件除外）、终生维修。4、为用户建立计算机管理档案，定期回访。5、设立顾客满意电话，随时接受用户咨询。6、分布在各地的售后服务人员将即时解决用户使用中产生的问题。

规格A(mm)B(mm)C(mm)D(mm)E(mm)F(mm)G(mm)FT105D-3T1500870250830600730100FT105D-5T1500870250840600730100FT105D-10T1500870250850600730100FT105D-15T1700870250850600730150FT105D-20T1700870300860600730150FT105D-30T19001000350870700830150FT105D-50T21001000350900700830150    <img src="https://img-i-album.toocle.com/view/2021/08/21/a7/612048ddf3aa7.jpg" style="max-width:100%;"/>【油压机细节】1.该系列液压机床以1-14MPA的液体压力为动力源,外接三相AC380V 50HZ或三相AC220 60HZ交流电源.总耗电功率不超过8.5KW；2.该系列设备以液体作为介质来传递能量,效率高,保压时间可在0-24小内自由调整；3.设备待机时噪音比同类产品要小很多；4.上下工作面装有热处理后的发热板,开有通用的T型槽固定模具,采用智能温控器PID控制.精度高,温度误差±1℃以内；5.采用四柱三板式结构,活动板的垂直精度由四个精密导套控制,下工作面与上工作面任意点的平行精度达到0.08MM以下；6.采用可调式定位油缸，下死点定位精度高，重复精度达到0.01mm以下保证压印深度；7.具有自动计数功能,分手动和半自动两种控制方式,手动可将压装上模停在任意行程范围内,配有紧急回升按钮,也可加装红外线护手装置；8.主轴的下降速度为88MM/S；9.压力、压制行程、保压时间、闭合高度客户均可自行调整，方便操作；10.液压系统内置油箱底部,外观整洁,稳重. 工作台下方装有脚轮和脚杯，可轻便移动，该系列机型重量不超过450KG. 11.该系列液压机械出力范围有3-50tf. 可选；(1tf=1000kgf=9.8KN),也可按客户需求定做.<img src="https://img-i-album.toocle.com/view/2021/08/21/f7/612048de595f7.jpg" style="max-width: 100%;"/>    <img src="https://img-i-album.toocle.com/view/2021/08/21/9a/612048de69f9a.jpg" style="max-width: 100%;"/>规格FT105D-3TFT105D-5TFT105D-10TFT105D-15TFT105D-20TFT105D-30TFT105D-50T理论出力3T5T10T15T20T30T50T行程范围200mm200mm200mm200mm200mm200mm200mm工作高度250mm250mm250mm250mm300mm350mm350mm工作台面积300*225mm300*225mm300*225mm400*300mm400*300mm500*400mm500*400mm活动板面积300*225mm300*225mm300*225mm400*300mm400*300mm500*400mm500*400mm油缸下压速度150mm/sec150mm/sec100mm/sec100mm/sec100mm/sec100mm/sec100mm/sec油缸上升速度150mm/sec150mm/sec100mm/sec100mm/sec100mm/sec100mm/sec100mm/sec操作压力6Mpa6.3Mpa13Mpa9.5Mpa13Mpa17Mpa16Mpa电源AC380V三相AC380V三相AC380V三相AC380V三相AC380V三相AC380V三相AC380V三相马达功率2HP(1.5kw)3HP(2.2kw)5HP(3.7kw)5HP(3.7kw)5HP(3.7kw)7.5HP(5.5kw)7. 5HP(5.5kw)操作种类手动/自动手动/自动手动/自动手动/自动手动/自动手动/自动手动/自动操作方式双手操作双手操作双手操作双手操作双手操作双手操作双手操作油容量50L60L80L100L120L150L150L本机重量约220Kg约250Kg约300Kg约500Kg约800Kg约1000Kg约1200Kg售后服务1、负责所供设备的指导安装调试。2、提供需方设备维护人员培训。3、对所售设备提供一年保修（易损易耗件除外）、终生维修。4、为用户建立计算机管理档案，定期回访。5、设立顾客满意电话，随时接受用户咨询。6、分布在各地的售后服务人员将即时解决用户使用中产生的问题。【操作规程】1.操作者应熟悉油压机的一般性能和结构，禁止超负荷使用并穿戴好规定的劳动保护用品。2.使用前，应按规定润滑加油，检查高压泵、压力表、各种阀、密封圈、光电保护装置、各行程开关、坚固件等是否正常。3.开机前，应检查模具是否配套，料重是否符合要求，称料工具是否准确。4.清除工作台面及模具上杂物，调整工作压力、滑块行程，空压运行一至二分钟，一切正常方可工作5.压制时，摸具必须放在垫板中心位置，禁止偏心使用。每班开机前，试压后，应检查一次模具是否有裂损。6.多人工作时，要有专人开机，相互协调配合。7.严禁将手，头置于模具与压头之间。8.工作完毕，应将压制品、工具、模具整理好并放到安排好地方
