规格	A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	G(mm)
FT105D-3T	1500	870	250	830	600	730	100
FT105D-5T	1500	870	250	840	600	730	100
FT105D-10T	1500	870	250	850	600	730	100
FT105D-15T	1700	870	250	850	600	730	150
FT105D-20T	1700	870	300	860	600	730	150
FT105D-30T	1900	1000	350	870	700	830	150
FT105D-50T	2100	1000	350	900	700	830	150

【用途】

广泛用于汽车行业的零配件加工及各行业多种产品的定型、冲边、校正及制鞋、手袋、橡胶、模具、轴类、轴套类零件的压装、压印成型、板材零件的弯曲、压印、套形拉伸等工艺，洗衣机、电动机、汽车电机、空调电机、微型电机、伺服电机、车轮制造、减振器、摩托车及机械等行业。

【工作原理】

液压传动是利用液体压力来传递动力和进行控制的一种传动方式.液压装置是由液压泵，液压缸(液压马达等执行机构)，液压控制阀和液压辅助元件

液压泵:将机械能转换成液压能的转化装置.

液压缸(液压马达等执行机构):将液压能转化为机械能

控制阀:控制液压油的流量，流向，压力，液压执行机构的工作顺序等及保护液压回路稳固的作用.讲得通俗一点是控制和调节液压介质的流向，压力和流量.从而控制执行机构的运动方向，输出的力或力矩.运动速度.动作顺序，以及限制和调节液压系统的工作压力，防止过载等作用(如单向阀，换向阀，溢流阀，减压阀，顺序阀，节流阀.调速阀等)

辅助元件:1、油箱:用来储油，散热.分离油中空气和杂质作用2、油管及油管接头3、滤油器4、压力表5、密封元件

【维护保养】

1、工作中随时注意油位高度和温升，一般油液的工作温度在30-60℃较合理，异常升温时应停机检查;(使用前需加好液压油)；

2、经常保持液压油清洁，加油补油时要经过过滤，不要与其他液体混用，新设备使用三个月应更换新液压油,以后应每隔半年或一年更换一次。如在高温.高湿.高灰尘地方连续工作的，需要缩短换油周期。(建议用油：46#液压油)；

3、设备若长时间不用，应将各调节旋钮全部放松，防止弹簧産生变型而影响元件之性能；

4、设备不能长时间超负荷工作，本机压力为3吨(油表上的压力不能超过180 kgf/ cm2；

5、开机前应检查机的电路，油路是否有渗漏现象，关机时应对机床加油润滑及擦洗清洁机床

6.必须有专人工作，闲人勿动，操作者须熟知操作要领，设备须按时保养维护，保证机器旁边必须有人，平时必须做到人离机停。

规格	FT105D-3T	FT105D-5T	FT105D-10T	FT105D-15T	FT105D-20T	FT105D-30T	FT105D-50T
理论出力	3T	5T	10T	15T	20T	30T	50T
行程范围	200mm	200mm	200mm	200mm	200mm	200mm	200mm
工作高度	250mm	250mm	250mm	250mm	300mm	350mm	350mm
工作台面积	300*225mm	300*225mm	300*225mm	400*300mm	400*300mm	500*400mm	500*400mm
活动板面积	300*225mm	300*225mm	300*225mm	400*300mm	400*300mm	500*400mm	500*400mm
油缸下压速度	150mm/sec	150mm/sec	100mm/sec	100mm/sec	100mm/sec	100mm/sec	100mm/sec
油缸上升速度	150mm/sec	150mm/sec	100mm/sec	100mm/sec	100mm/sec	100mm/sec	100mm/sec
操作压力	6Mpa	6.3Mpa	13Mpa	9.5Mpa	13Mpa	17Mpa	16Mpa
电源	AC380V三相	AC380V三相	AC380V三相	AC380V三相	AC380V三相	AC380V三相	AC380V三相
马达功率	2HP(1.5kw)	3HP(2.2kw)	5HP(3.7kw)	5HP(3.7kw)	5HP(3.7kw)	7.5HP(5.5kw)	7. 5HP(5.5kw)
操作种类	手动/自动	手动/自动	手动/自动	手动/自动	手动/自动	手动/自动	手动/自动
操作方式	双手操作	双手操作	双手操作	双手操作	双手操作	双手操作	双手操作
油容量	50L	60L	80L	100L	120L	150L	150L
本机重量	约220Kg	约250Kg	约300Kg	约500Kg	约800Kg	约1000Kg	约1200Kg

可依据客户需求定制尺寸本公司保留有更改尺寸的意见.

【油压机细节】

1.该系列液压机床以1-14MPA的液体压力为动力源,外接三相AC380V 50HZ或三相AC220 60HZ交流电源.总耗电功率不超过8.5KW；

2.该系列设备以液体作为介质来传递能量,效率高,保压时间可在0-24小内自由调整；

3.设备待机时噪音比同类产品要小很多；

4.上下工作面装有热处理后的发热板,开有通用的T型槽固定模具,采用智能温控器PID控制.精度高,温度误差±1℃以内；

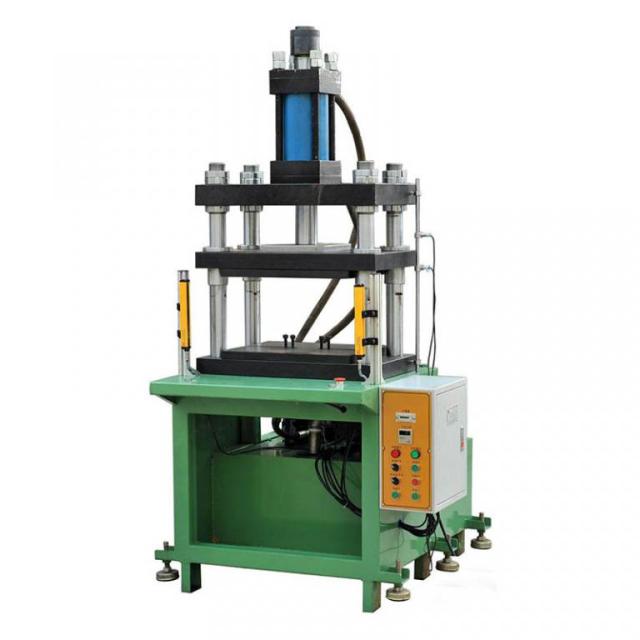

5.采用四柱三板式结构,活动板的垂直精度由四个精密导套控制,下工作面与上工作面任意点的平行精度达到0.08MM以下；

6.采用可调式定位油缸，下死点定位精度高，重复精度达到0.01mm以下保证压印深度；

7.具有自动计数功能,分手动和半自动两种控制方式,手动可将压装上模停在任意行程范围内,配有紧急回升按钮,也可加装红外线护手装置；

8.主轴的下降速度为88MM/S；

9.压力、压制行程、保压时间、闭合高度客户均可自行调整，方便操作；

10.液压系统内置油箱底部,外观整洁,稳重. 工作台下方装有脚轮和脚杯，可轻便移动，该系列机型重量不超过450KG. 11.该系列液压机械出力范围有3-50tf. 可选；(1tf=1000kgf=9.8KN),也可按客户需求定做.
