DX68/68技术参数

TYPE机器型号 DX69

SWAGING FORCE 扣压力（KN) 450T

HOSE SIAE 胶管通径 2＂-6S

SWAGING RANGE 扣压范围（MM) 6-51mm（即2分-2寸）

NUMBER OF DIE 跟机模具（副） 10

MAX. OPENRNG 模具收扩行程（MM )/-25

MOTOR 电机功率（KW) 3.7KW

VOLTAGE 使用电压（V) 380V

NOISE LEVEL(DB(A))噪音等级 IP74

压力设定系统 是

双作用油缸 是

双速双锥镀斜面 是

油缸保护装置 是

内锁式模具 是

模具装配器 是

OVERALL DIMENSIONS 整体尺寸 700*450*700MM

WEIGHT 重量（不含油）（KG) 250KG

1.5寸高压油管压管机产品技术参数如下：
1．压管通径：Φ6~38mm(大1.5英寸,小2分)
2．电机功率：2.2KW
3．额定电压:三相AC380V或单相AC220V
4．高油压:31.5Mpa
5．油泵流量:2.5ML/REV
6．大扣压力:≥3000KN
7.随机配套模具:1/43/81/25/83/41″1,1/41,1/2
8.外型尺寸:700mm*400mm*700mm(L*W*H)
9.整机重量(不含油):150KG

10.可装50升48#液压油.

工作原理

油泵安装于油箱内浸泡在液压油里达到科学散热静音的设计目的，油泵在电机驱动下，输出液压油，推动扣压油缸内的柱塞运动，致使模座径向收缩，实现模具对胶管接头外套的挤压。当收缩量达到千分尺设定值时，挤压自动停止，电磁换向阀换向后，油缸内的柱塞反向运动，模具随之张开，扣压胶管完成

扣压操作

1. 压管机初次使用时应空载扣压20~30次，观察各部位均正常后方可使用。2. 压管机在冬季使用时应空载扣压20~30次，以使油温增高一些。3. 按下张开按钮，模座张开后，根据所扣压胶管规格选用相应的模具安装在模座上，并调整千分尺刻度。4. 把套好接头的胶管置于压管机头内适当位置，使得一次扣压全部长度。5. 按下扣压按钮执行扣压操作，直至压管机头停止扣压自动张开模具为止。6. 取出扣压好的胶管总成，用游标卡尺检测扣压后的接头外套外径尺寸，如与参数表不符应微调千分尺刻度，直到下一根胶管扣压符合要求为止

维护保养

1.油箱的液压油超过液压油厂商规定时效时应更换，或者目视油位表，如果液压油已氧化偏黑了一定要更换。

2.经常往模座移动面注射抗磨润滑油。3.非压管机工作时间，请盖好防尘罩防止杂物进入模座内。

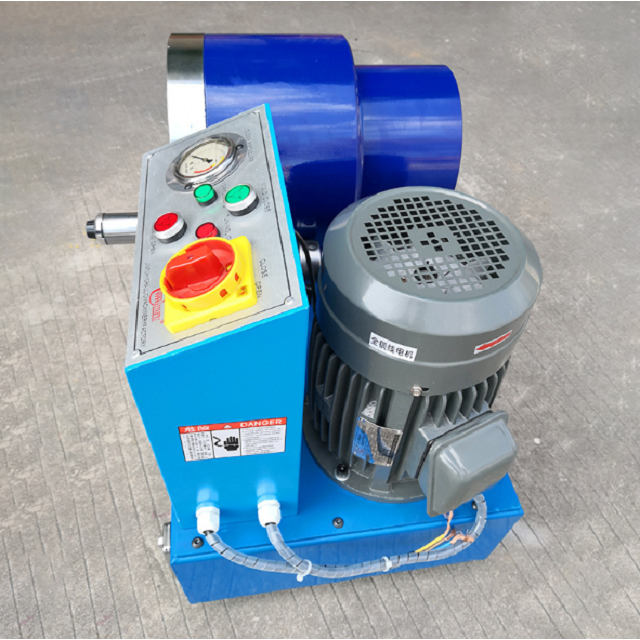

产品名称：SP52扣压机啤管机 DX68油管扣管机
