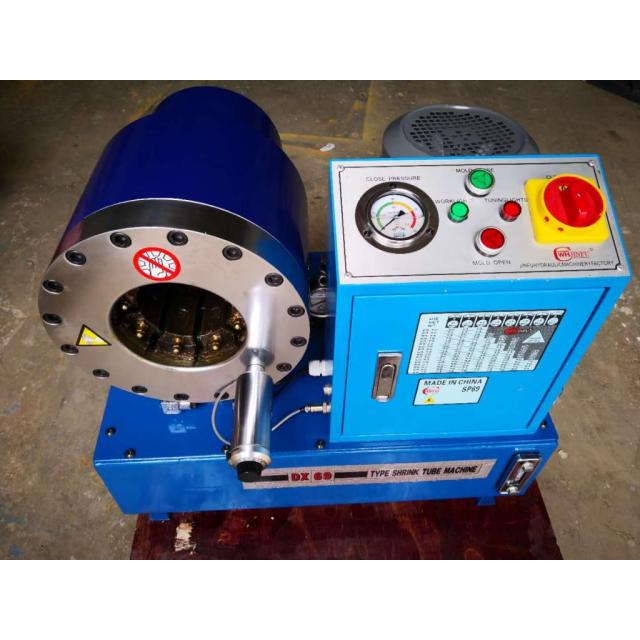

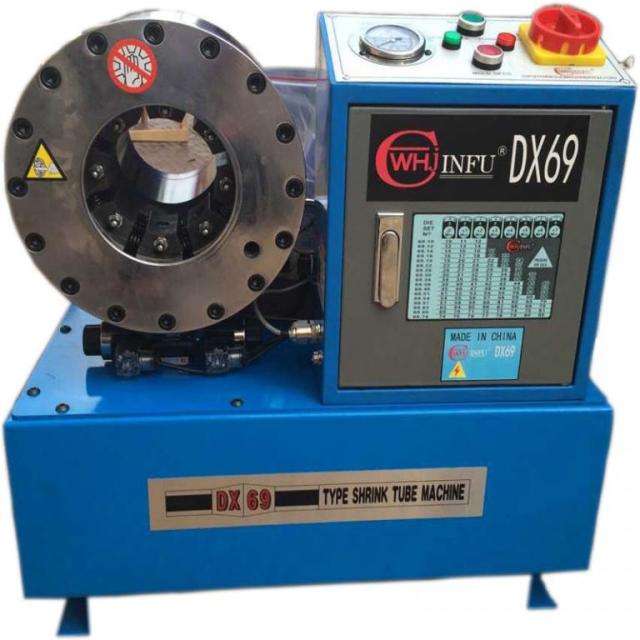

DX68/68技术参数

TYPE机器型号 DX69

SWAGING FORCE 扣压力（KN) 450T

HOSE SIAE 胶管通径 2＂-6S

SWAGING RANGE 扣压范围（MM) 6-51mm（即2分-2寸）

NUMBER OF DIE 跟机模具（副） 10

MAX. OPENRNG 模具收扩行程（MM )/-25

MOTOR 电机功率（KW) 3.7KW

VOLTAGE 使用电压（V) 380V

NOISE LEVEL(DB(A))噪音等级 IP74

压力设定系统 是

双作用油缸 是

双速双锥镀斜面 是

油缸保护装置 是

内锁式模具 是

模具装配器 是

OVERALL DIMENSIONS 整体尺寸 700*450*700MM

WEIGHT 重量（不含油）（KG) 250KG

扣压操作

1. 压管机初次使用时应空载扣压20~30次，观察各部位均正常后方可使用。2. 压管机在冬季使用时应空载扣压20~30次，以使油温增高一些。3. 按下张开按钮，模座张开后，根据所扣压胶管规格选用相应的模具安装在模座上，并调整千分尺刻度。4. 把套好接头的胶管置于压管机头内适当位置，使得一次扣压全部长度。5. 按下扣压按钮执行扣压操作，直至压管机头停止扣压自动张开模具为止。6. 取出扣压好的胶管总成，用游标卡尺检测扣压后的接头外套外径尺寸，如与参数表不符应微调千分尺刻度，直到下一根胶管扣压符合要求为止

维护保养

1.油箱的液压油超过液压油厂商规定时效时应更换，或者目视油位表，如果液压油已氧化偏黑了一定要更换。

2.经常往模座移动面注射抗磨润滑油。3.非压管机工作时间，请盖好防尘罩防止杂物进入模座内。

注意事项

1.扣压时要尽可能将接头置于模具中心，不要压在六角螺母上。
2.防止工具和其他异物进入压管机头内。
3.每次在工作完毕后使八块模座张开到大程度，这样可使弹簧处于张开状态保养好弹簧，油缸也处于泄压状态延长油封的寿命。

使用说明

1)加好液压油，使用46号抗磨液压油30公斤。
2)接好电源.
3)安装好你所需要的模具。
4)电机开关控制电动机。
5)启动开机后看电动机是否顺时针方向运转。
6).微调应与进退开关配合使用，向顺时针方向旋转即大，反之即小，然后再按一下进退按钮，即停止工作。
7)进退开关的“合模”为缩小，“开模”为退开
8)客户要拆装磁吸开关清洗，按照我公司的线路图安装。（如擅自更改颜色及拆装，不遵守线路图装置，本公司一律不负责保修）
