【油压机款式】
按结构形式分类

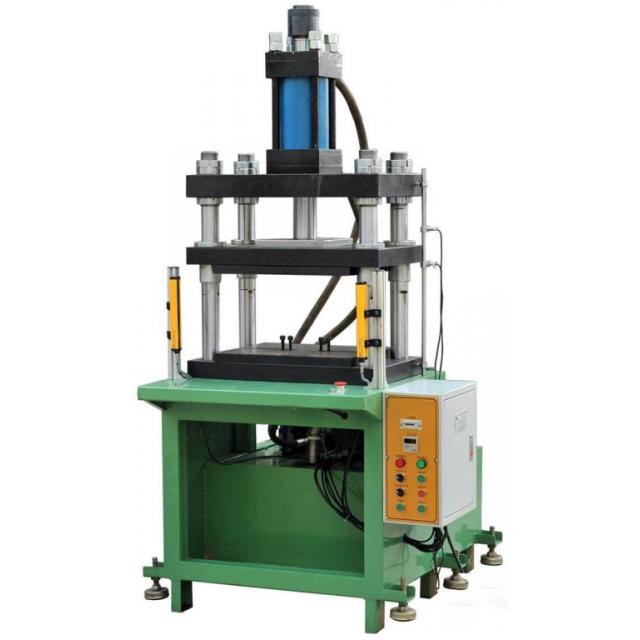

主要分为:四柱式油压机(四柱二板、四柱三板)、双柱式油压机、单柱式油压机(C形结构)、框架式油压机等。
按用途分类
主要分为金属成型油压机、折弯油压机、拉伸油压机、冲裁油压机、粉末(金属，非金属)成型油压机、压装油压机、挤压油压机， 挤压成型等。
可根据客户要求非标订制
【油压机结构】
油压机由主机、动力机构、电气装置三大结构组成
油压机主机部分包括机身、主缸、顶出缸及充液装置等。动力机构由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。动力机构在电气装置的控制下，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环
参数：
公称力（KN）： 500
液体工作压力(MPa)：14
理论出力Theory output(Ton)：40 30 20 10(压力大小可调）
工作面尺寸(长*宽)MM ：左右柱内750*500 前后柱外
工作台离地面高度（MM）：850
开口距离（mm） ：300
油缸行程(mm)：300
闭合距离（mm）： 0
油缸快速下降速度（mm/s) ：150
油缸慢速下压工进速度：50
油缸上升速度(mm/s) ：150
电源Power source ：3ф380VAC,50/60Hz
备注：
1.上下工作台面开3条T形槽，
2.加有调节压力的调节阀
3.启动开关双按钮控制（绿色），急停用蘑菇式（红色）
4.工作台面装有光电护手安全装置。
备注：以上配置会因着液压机的具体要求有略微的调整.
规格 | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) | G(mm) |
FT105D-3T | 1500 | 870 | 250 | 830 | 600 | 730 | 100 |
FT105D-5T | 1500 | 870 | 250 | 840 | 600 | 730 | 100 |
FT105D-10T | 1500 | 870 | 250 | 850 | 600 | 730 | 100 |
FT105D-15T | 1700 | 870 | 250 | 850 | 600 | 730 | 150 |
FT105D-20T | 1700 | 870 | 300 | 860 | 600 | 730 | 150 |
FT105D-30T | 1900 | 1000 | 350 | 870 | 700 | 830 | 150 |
FT105D-50T | 2100 | 1000 | 350 | 900 | 700 | 830 | 150 |
规格 | FT105D-3T | FT105D-5T | FT105D-10T | FT105D-15T | FT105D-20T | FT105D-30T | FT105D-50T |
理论出力 | 3T | 5T | 10T | 15T | 20T | 30T | 50T |
行程范围 | 200mm | 200mm | 200mm | 200mm | 200mm | 200mm | 200mm |
工作高度 | 250mm | 250mm | 250mm | 250mm | 300mm | 350mm | 350mm |
工作台面积 | 300*225mm | 300*225mm | 300*225mm | 400*300mm | 400*300mm | 500*400mm | 500*400mm |
活动板面积 | 300*225mm | 300*225mm | 300*225mm | 400*300mm | 400*300mm | 500*400mm | 500*400mm |
油缸下压速度 | 150mm/sec | 150mm/sec | 100mm/sec | 100mm/sec | 100mm/sec | 100mm/sec | 100mm/sec |
油缸上升速度 | 150mm/sec | 150mm/sec | 100mm/sec | 100mm/sec | 100mm/sec | 100mm/sec | 100mm/sec |
操作压力 | 6Mpa | 6.3Mpa | 13Mpa | 9.5Mpa | 13Mpa | 17Mpa | 16Mpa |
电源 | AC380V三相 | AC380V三相 | AC380V三相 | AC380V三相 | AC380V三相 | AC380V三相 | AC380V三相 |
马达功率 | 2HP(1.5kw) | 3HP(2.2kw) | 5HP(3.7kw) | 5HP(3.7kw) | 5HP(3.7kw) | 7.5HP(5.5kw) | 7. 5HP(5.5kw) |
操作种类 | 手动/自动 | 手动/自动 | 手动/自动 | 手动/自动 | 手动/自动 | 手动/自动 | 手动/自动 |
操作方式 | 双手操作 | 双手操作 | 双手操作 | 双手操作 | 双手操作 | 双手操作 | 双手操作 |
油容量 | 50L | 60L | 80L | 100L | 120L | 150L | 150L |
本机重量 | 约220Kg | 约250Kg | 约300Kg | 约500Kg | 约800Kg | 约1000Kg | 约1200Kg |
