用 途

主要用于管件与金属接头的扣压或钢管的缩小，如高低压油管，输油管、机油管、刹车管，空调管、动力转向管、油门拉线、换档线、供油管、高压洗车水管、空压机气管、矿地气管、医疗气管、焊接用气体管、洗衣机水管、卫浴软管、水暖管、铁氟龙管、编织管、线管、钢丝绳、桥梁通水管、橡胶管、脚手架、扫地杆、大棚支架、蚊帐钢管支架、消防管等橡胶管、硅胶管、纤维管、塑胶管、铁氟龙管、编织管的扣压，广泛用于车辆、工程机械、液压机械、焊割设备、油田、矿地、建筑、卫浴装修、消防、矿山、管件等行业

工作原理

油泵安装于油箱内浸泡在液压油里达到科学散热静音的设计目的，油泵在电机驱动下，输出液压油，推动扣压油缸内的柱塞运动，致使模座径向收缩，实现模具对胶管接头外套的挤压。当收缩量达到千分尺设定值时，挤压自动停止，电磁换向阀换向后，油缸内的柱塞反向运动，模具随之张开，扣压胶管完成

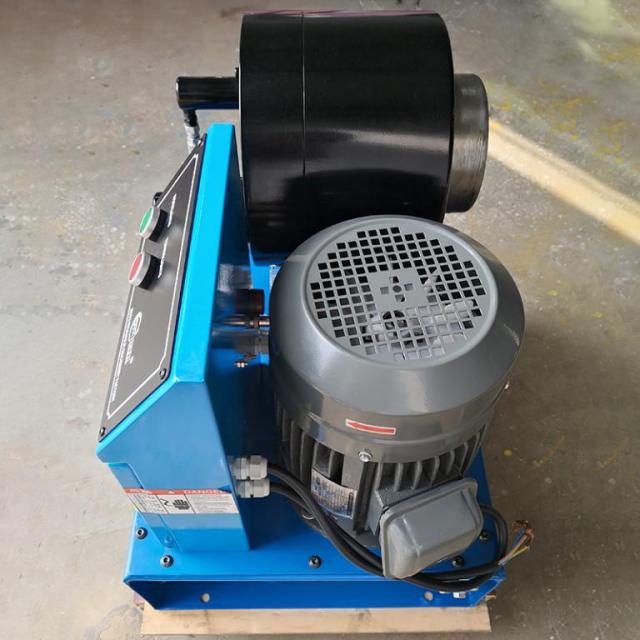

SP32型压管机技术参数

模具收扩(DieOpening&Closing)：+/-25mm

大张口(Openingwithoutdies)：136mm

电机功率(MotorSize)：3Kw

电源(ElectricalRequirement)：380V/50Hz-3Ph~220V/50Hz-1Ph

张合全程总耗时(FullCrimpingCycle)20S

扣压控制精度(Accuracy)：0.02mm

扣压后产品不圆度(Un-even)：≤0.1mm

整机重量(Weight)：200Kg

模具规格(Die-sets)：151923273136414753*58*67*

外型尺寸(长×宽×高)Dimensions：650×450×650mm

SP32模具使用范围(Die-chart)

模具规格 Die No.	使用范围 Range	模具长度 Length	模具规格 Die No.	使用范围 Range	模具长度 Length
6	15-18	60	32	42-49	70
10	18-21	60	38	49-62	70
13	21-24	60	51	62-70	70
16	24-28	60
19	28-35	70
25	35-42	70

注意事项

1.扣压时要尽可能将接头置于模具中心，不要压在六角螺母上。
2.防止工具和其他异物进入压管机头内。
3.每次在工作完毕后使八块模座张开到大程度，这样可使弹簧处于张开状态保养好弹簧，油缸也处于泄压状态延长油封的寿命。

使用说明

1)加好液压油，使用46号抗磨液压油30公斤。
2)接好电源.
3)安装好你所需要的模具。
4)电机开关控制电动机。
5)启动开机后看电动机是否顺时针方向运转。
6).微调应与进退开关配合使用，向顺时针方向旋转即大，反之即小，然后再按一下进退按钮，即停止工作。
7)进退开关的“合模”为缩小，“开模”为退开
8)客户要拆装磁吸开关清洗，按照我公司的线路图安装。（如擅自更改颜色及拆装，不遵守线路图装置，本公司一律不负责保修）

产品名称：挖机铲车油管压管机工程机械扣铁氟龙管压机

产品类别：机械及行业设备/液压机械及部件
