规格 | A(mm) | B(mm) | C(mm) | D(mm) | E(mm) | F(mm) | G(mm) |
FT105D-3T | 1500 | 870 | 250 | 830 | 600 | 730 | 100 |
FT105D-5T | 1500 | 870 | 250 | 840 | 600 | 730 | 100 |
FT105D-10T | 1500 | 870 | 250 | 850 | 600 | 730 | 100 |
FT105D-15T | 1700 | 870 | 250 | 850 | 600 | 730 | 150 |
FT105D-20T | 1700 | 870 | 300 | 860 | 600 | 730 | 150 |
FT105D-30T | 1900 | 1000 | 350 | 870 | 700 | 830 | 150 |
FT105D-50T | 2100 | 1000 | 350 | 900 | 700 | 830 | 150 |
【油压机款式】
按结构形式分类
主要分为:四柱式油压机(四柱二板、四柱三板)、双柱式油压机、单柱式油压机(C形结构)、框架式油压机等。
按用途分类
主要分为金属成型油压机、折弯油压机、拉伸油压机、冲裁油压机、粉末(金属，非金属)成型油压机、压装油压机、挤压油压机， 挤压成型等。
可根据客户要求非标订制

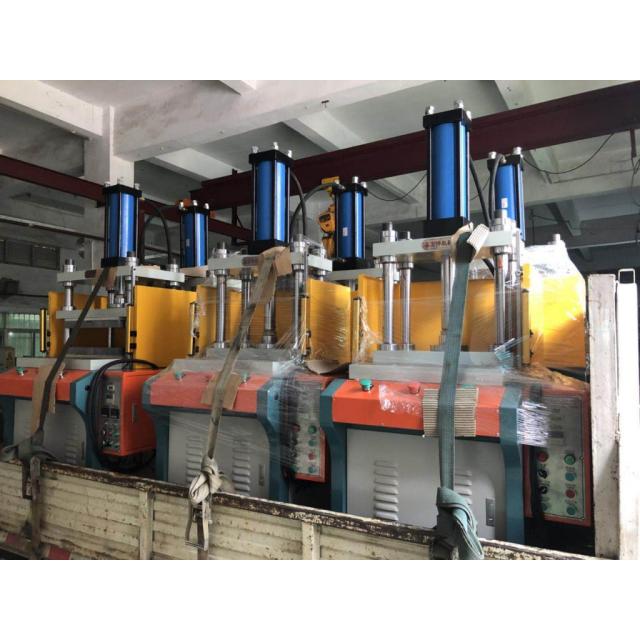

【油压机结构】
油压机由主机、动力机构、电气装置三大结构组成
油压机主机部分包括机身、主缸、顶出缸及充液装置等。动力机构由油箱、高压泵、低压控制系统、电动机及各种压力阀和方向阀等组成。动力机构在电气装置的控制下，通过泵和油缸及各种液压阀实现能量的转换，调节和输送，完成各种工艺动作的循环
参数：

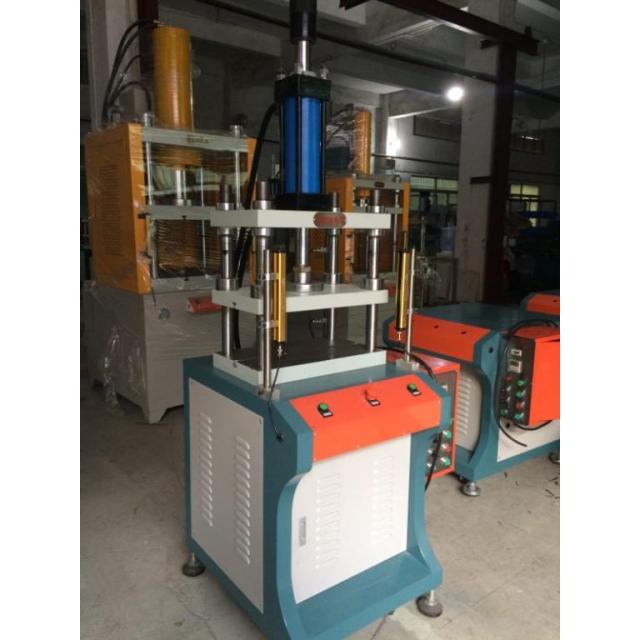

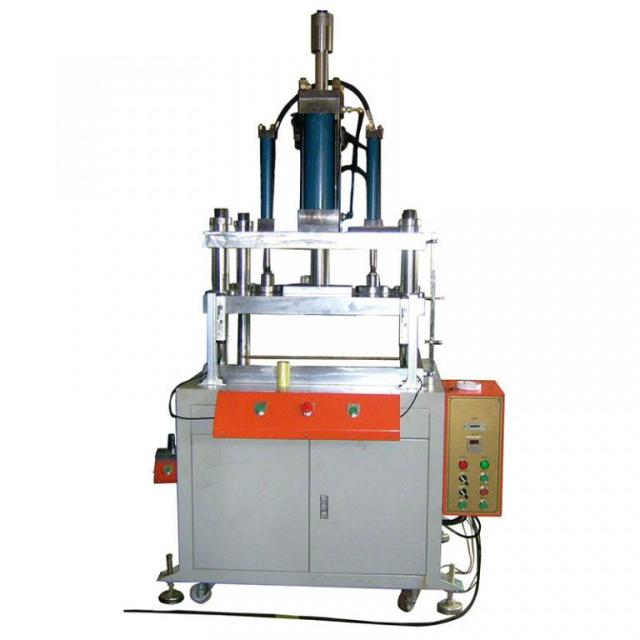

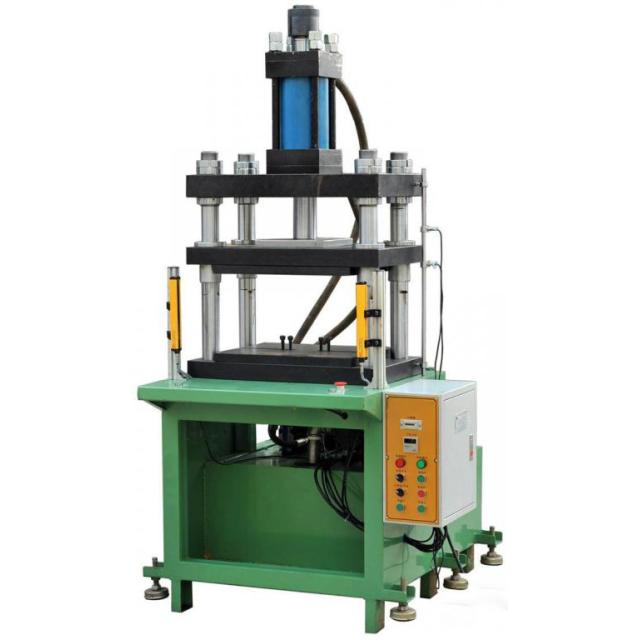

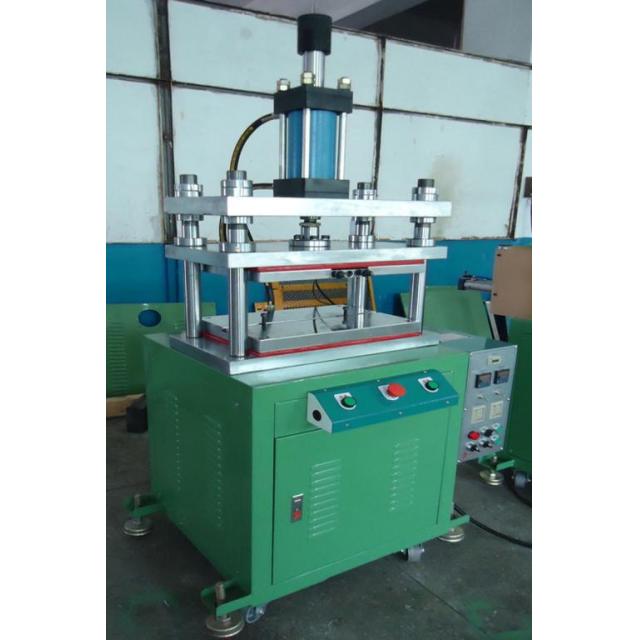

1）5吨四柱三板发热鼓包机该机采用四柱三板，上下板发热控制，大出力5吨，行程150MM，行程可调50MM，工作高度为250MM,有效工作面积500*300MM。
2）油压系统采用时间控制，出力可以根据产品需要进行压力调整。
3）5吨四柱三板发热鼓包机光电保护。机器为双手启动按钮，设有紧急按钮及上下模点动运行按钮，方便模具安装及校正。
4）5吨四柱三板发热鼓包机该机分为手动/自动两种操作，启动机器：在手动状态下按上下按钮，机器点动上下运动可以产品试压，以达到产品要求。在自动状态下双手按下启动按钮机器快速下压，下压至产品到达设定的时间后机器快速回升后停止，一周动作完成。
主要配置名称、品牌及数量：
液压系统部分 电控系统部分
序号品名备注序号品名备注
1 马达 群策 1 继电器 欣灵
2 油泵 东村 2 空气开关 天正
3 电磁阀 金海 3 交流接触器 士林
4 油缸 韦品达 4 过载保护器 士林
5 压力表 太进 5 保险 士林
6 油表 太进 6 计数器 TENGLONG
7 油面计 太进 7 计时器 正泰
8 加油口 太进 8 按钮开关 一佳
9 滤油网 太进 9 急停开关 一佳
10 油封 NOK 10 光电护手 更豪
备注：以上配置会因着液压机的具体要求有略微的调整.
规格 | FT105D-3T | FT105D-5T | FT105D-10T | FT105D-15T | FT105D-20T | FT105D-30T | FT105D-50T |
理论出力 | 3T | 5T | 10T | 15T | 20T | 30T | 50T |
行程范围 | 200mm | 200mm | 200mm | 200mm | 200mm | 200mm | 200mm |
工作高度 | 250mm | 250mm | 250mm | 250mm | 300mm | 350mm | 350mm |
工作台面积 | 300*225mm | 300*225mm | 300*225mm | 400*300mm | 400*300mm | 500*400mm | 500*400mm |
活动板面积 | 300*225mm | 300*225mm | 300*225mm | 400*300mm | 400*300mm | 500*400mm | 500*400mm |
油缸下压速度 | 150mm/sec | 150mm/sec | 100mm/sec | 100mm/sec | 100mm/sec | 100mm/sec | 100mm/sec |
油缸上升速度 | 150mm/sec | 150mm/sec | 100mm/sec | 100mm/sec | 100mm/sec | 100mm/sec | 100mm/sec |
操作压力 | 6Mpa | 6.3Mpa | 13Mpa | 9.5Mpa | 13Mpa | 17Mpa | 16Mpa |
电源 | AC380V三相 | AC380V三相 | AC380V三相 | AC380V三相 | AC380V三相 | AC380V三相 | AC380V三相 |
马达功率 | 2HP(1.5kw) | 3HP(2.2kw) | 5HP(3.7kw) | 5HP(3.7kw) | 5HP(3.7kw) | 7.5HP(5.5kw) | 7. 5HP(5.5kw) |
操作种类 | 手动/自动 | 手动/自动 | 手动/自动 | 手动/自动 | 手动/自动 | 手动/自动 | 手动/自动 |
操作方式 | 双手操作 | 双手操作 | 双手操作 | 双手操作 | 双手操作 | 双手操作 | 双手操作 |
油容量 | 50L | 60L | 80L | 100L | 120L | 150L | 150L |
本机重量 | 约220Kg | 约250Kg | 约300Kg | 约500Kg | 约800Kg | 约1000Kg | 约1200Kg |
【油压机细节】
1.该系列液压机床以1-14MPA的液体压力为动力源,外接三相AC380V 50HZ或三相AC220 60HZ交流电源.总耗电功率不超过8.5KW；
2.该系列设备以液体作为介质来传递能量,效率高,保压时间可在0-24小内自由调整；
3.设备待机时噪音比同类产品要小很多；
4.上下工作面装有热处理后的发热板,开有通用的T型槽固定模具,采用智能温控器PID控制.精度高,温度误差±1℃以内；
5.采用四柱三板式结构,活动板的垂直精度由四个精密导套控制,下工作面与上工作面任意点的平行精度达到0.08MM以下；
6.采用可调式定位油缸，下死点定位精度高，重复精度达到0.01mm以下保证压印深度；
7.具有自动计数功能,分手动和半自动两种控制方式,手动可将压装上模停在任意行程范围内,配有紧急回升按钮,也可加装红外线护手装置；
8.主轴的下降速度为88MM/S；
9.压力、压制行程、保压时间、闭合高度客户均可自行调整，方便操作；
10.液压系统内置油箱底部,外观整洁,稳重. 工作台下方装有脚轮和脚杯，可轻便移动，该系列机型重量不超过450KG. 11.该系列液压机械出力范围有3-50tf. 可选；(1tf=1000kgf=9.8KN),也可按客户需求定做.
【工作原理】
液压传动是利用液体压力来传递动力和进行控制的一种传动方式.液压装置是由液压泵，液压缸(液压马达等执行机构)，液压控制阀和液压辅助元件
液压泵:将机械能转换成液压能的转化装置.
液压缸(液压马达等执行机构):将液压能转化为机械能
控制阀:控制液压油的流量，流向，压力，液压执行机构的工作顺序等及保护液压回路稳固的作用.讲得通俗一点是控制和调节液压介质的流向，压力和流量.从而控制执行机构的运动方向，输出的力或力矩.运动速度.动作顺序，以及限制和调节液压系统的工作压力，防止过载等作用(如单向阀，换向阀，溢流阀，减压阀，顺序阀，节流阀.调速阀等)
辅助元件:1、油箱:用来储油，散热.分离油中空气和杂质作用2、油管及油管接头3、滤油器4、压力表5、密封元件
