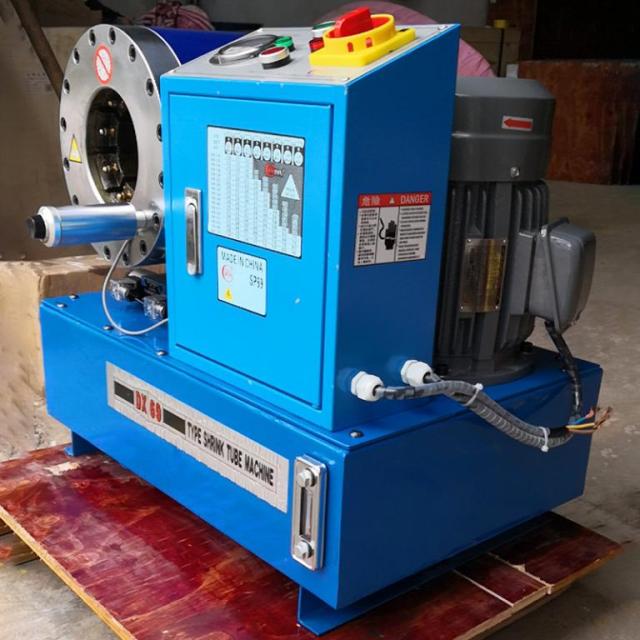

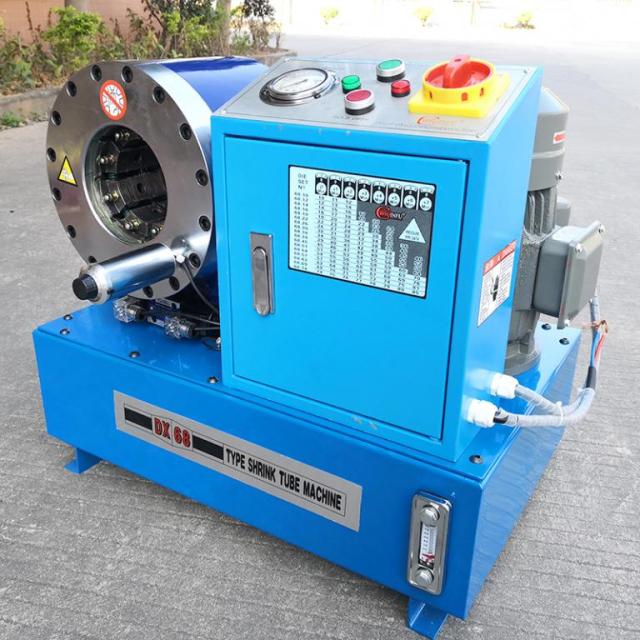

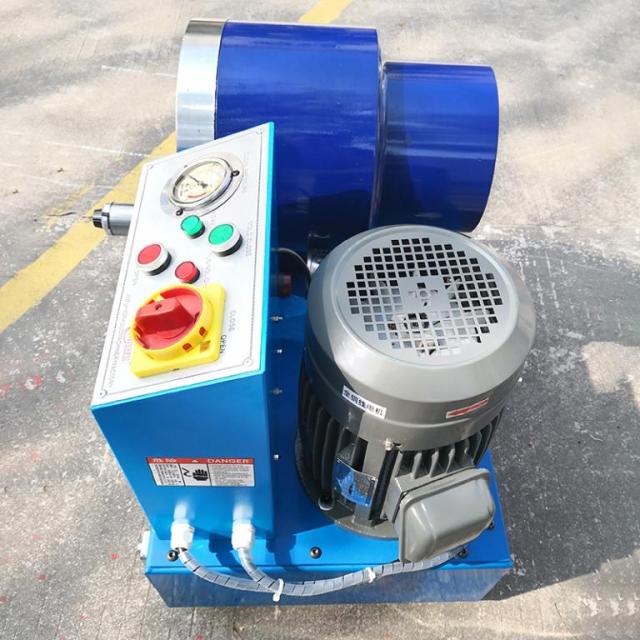

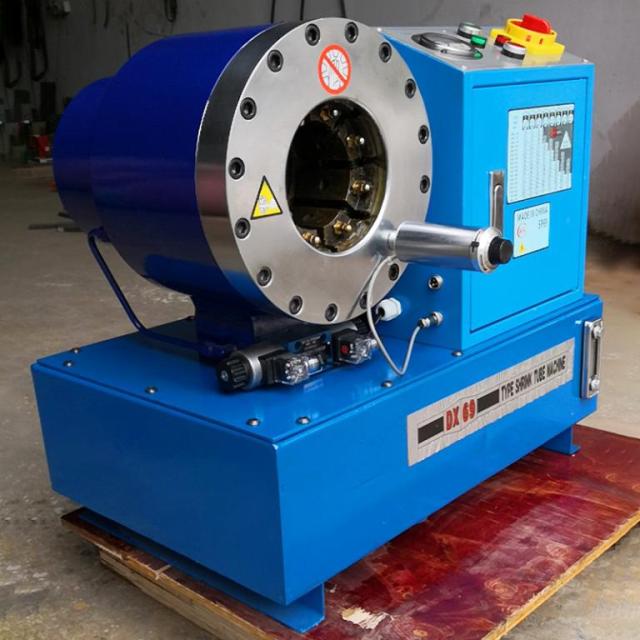

DX68/68技术参数

TYPE机器型号 DX69

SWAGING FORCE 扣压力（KN) 450T

HOSE SIAE 胶管通径 2＂-6S

SWAGING RANGE 扣压范围（MM) 6-51mm（即2分-2寸）

NUMBER OF DIE 跟机模具（副） 10

MAX. OPENRNG 模具收扩行程（MM )/-25

MOTOR 电机功率（KW) 3.7KW

VOLTAGE 使用电压（V) 380V

NOISE LEVEL(DB(A))噪音等级 IP74

压力设定系统 是

双作用油缸 是

双速双锥镀斜面 是

油缸保护装置 是

内锁式模具 是

模具装配器 是

OVERALL DIMENSIONS 整体尺寸 700*450*700MM

WEIGHT 重量（不含油）（KG) 250KG

安装调试

搬运：压管机适宜采用叉车搬运，并以压管机底部受力，压管机严禁倒置。特别添加抬手，方便没有叉车的用户随意搬置。严禁搬抬压管机头及电机、电器箱部位。

安装：压管机需水平放置在稳固的地基上，并作接地处理。
注油：打开油箱盖，油箱中加入46液压油到油位表2/3位置。

接电：将电源线接在压管机规定的电源上，启动电机观察转向，电机转向应与电机所标方向一致。如果电机转向和所标方向不一致，请调换其中两根火线位置。

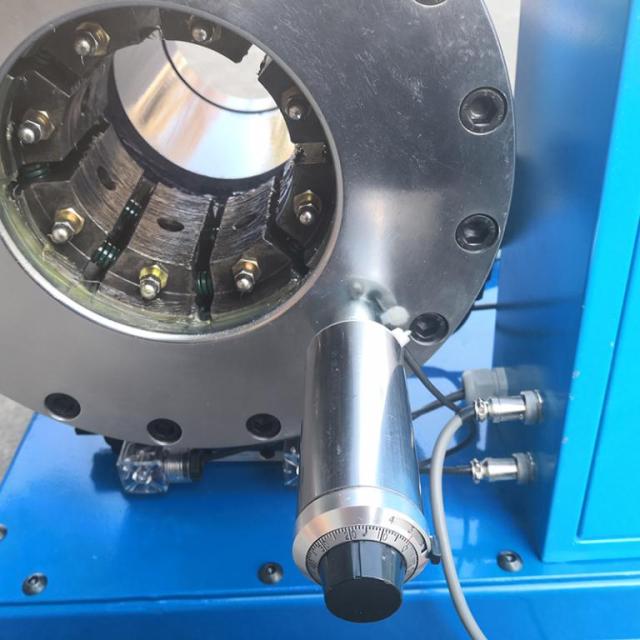

千分尺：用于调节扣压胶管收缩量的大小，逆时针半周多压进1mm，顺时针半周少压进1mm。

压力调整：压管机系统大压力为31.5Mpa，靠溢流阀调整，顺时针调整压力增大，逆时针调整压力减小（出厂时已调好，可以自行调整）。模具张开速度调整：模具张开速度的快慢，由分流阀控制，顺时针调整，张开速度加快，逆时针调整，张开速度减慢，但张开速度过快会使噪音增大，佳值不大于10Mpa（出厂时已调好可以自行调整）。

注意事项

1.扣压时要尽可能将接头置于模具中心，不要压在六角螺母上。
2.防止工具和其他异物进入压管机头内。
3.每次在工作完毕后使八块模座张开到大程度，这样可使弹簧处于张开状态保养好弹簧，油缸也处于泄压状态延长油封的寿命。

使用说明

1)加好液压油，使用46号抗磨液压油30公斤。
2)接好电源.
3)安装好你所需要的模具。
4)电机开关控制电动机。
5)启动开机后看电动机是否顺时针方向运转。
6).微调应与进退开关配合使用，向顺时针方向旋转即大，反之即小，然后再按一下进退按钮，即停止工作。
7)进退开关的“合模”为缩小，“开模”为退开
8)客户要拆装磁吸开关清洗，按照我公司的线路图安装。（如擅自更改颜色及拆装，不遵守线路图装置，本公司一律不负责保修）

产品名称：JINFU-2寸曲靖液压油管锁口机锁管机

产品类别：机械及行业设备/液压机械及部件
