V32全自动压管机 2.5寸快速换模扣压机 快速换模快速扣压管机

　　V32全自动压管机 2.5寸快速换模扣压机 快速换模快速扣压管机即胶管扣压机、液压油管压管机、钢丝油管锁管机，高精度智能数控油管啤喉机是啤喉机系列产品中的先进化、精度化、智能化、胶管接头扣压设备。

　　智能数控油管啤喉机特色：精度高 速度快 操作方式灵活多选 效率高 性能好 寿命长

　　配置：高精度一体锻打机头，日本电磁阀（力士乐电磁阀），伊顿开关，台湾高压泵，4千瓦仿西门子纯铜线电机，13套加硬抛光模具，配有螺丝 常用装模工具 快换装模手柄 黄油，脚踏开关，快换架子，航空对插插座

　　技术参数：

　　类型：液压整机

　　操作种类：数控

　　规格：2.5寸

　　扣压力:600T

　　压管通径(内径）：Φ6~64mm

　　电机功率：4KW-50HZ（国外可选）

　　额定电压:三相AC380V

　　额定油压:280Mpa

　　排量：10

　　张合周期：6S

　　缸径张口：133mm

　　模具收扩范围：+/-32.5mm

　　扣压次数/秒：30次

　　扣压控制精度：0.02mm

　　扣压后产品不圆度：0.1mm

　　随机配套模具:13套

　　外型尺寸:600mm*800mm*1300mm(L*W*H)

　　整机重量(不含油):330KG

　　适用范围：

　　广泛用于车辆、工程机械、液压机械、焊割设备、油田、矿地、建筑、卫浴装修、消防、矿山、管件等行业中的液压油管与金属接头的扣压，以及胶管、软管、气管、铁氟龙管、线管、钢管、铁管、铜管等管件的扣压

　　工作原理

　　油泵安装于油箱内浸泡在液压油里达到科学散热静音的设计目的，油泵在电机驱动下，输出液压油，推动扣压油缸内的柱塞运动，致使模座径向收缩，实现模具对胶管接头外套的挤压。当收缩量达到千分尺设定值时，挤压自动停止，电磁换向阀换向后，油缸内的柱塞反向运动，模具随之张开，扣压胶管完成

　　扣压操作：

　　1.压管机初次使用时应空载扣压20~30次，观察各部位均正常后方可使用。

　　2.压管机在冬季使用时应空载扣压20~30次，以使油温增高一些。

　　3.按下张开按钮，模座张开后，根据所扣压胶管规格选用相应的模具安装在模座上，并调整千分尺刻度。

　　4.把套好接头的胶管置于压管机头内适当位置，使得一次扣压全部长度。

　　5.按下扣压按钮执行扣压操作，直至压管机头停止扣压自动张开模具为止。

　　6.取出扣压好的胶管总成，用游标卡尺检测扣压后的接头外套外径尺寸，如与参数表不符应微调千分尺刻度，直到下一根胶管扣压符合要求为止

　　具体详细介绍请见产品使用说明书

　　注意事项：

　　1.扣压时要尽可能将接头置于模具中心，不要压在六角螺母上。

　　2.防止工具和其他异物进入压管机头内。

　　3.每次在工作完毕后使八块模座张开到大的程度，这样可使弹簧处于张开状态保养好弹簧，油缸也处于泄压状态延长油封的寿命

　　出货说明：

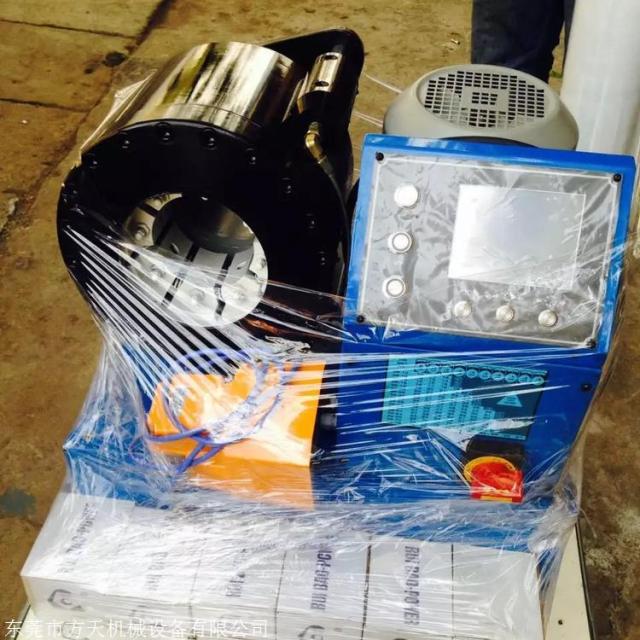

　　整机出货 主机与下面的快换架分开包装，为2件，具体如下图示

　　出货说明：

　　整机质保一年、终生维护

　　V32全自动压管机 2.5寸快速换模扣压机 快速换模快速扣压管机

产品名称：V32全自动压管机

产品类别：机械及行业设备/液压机械及部件
